产品说明

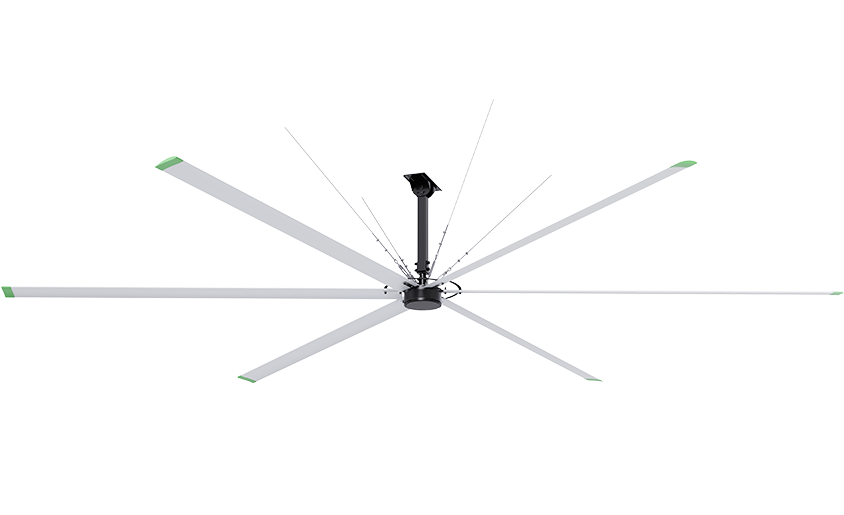

1.1 非常感谢购买TORINDRIVE Fan永磁无刷工业风扇！

我们将为你提供最优化的大型工业风扇解决方案，我们的风扇将会给您提供更宽广的调速范围、更节能、更静音的使用体验，体积更小、重量更轻的电机也将为您提供更高的安全保证。

1.2永磁工业风扇规格说明

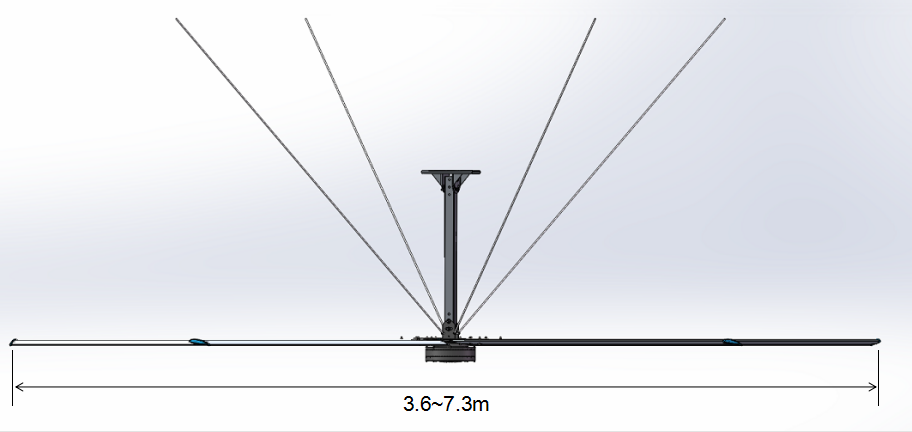

1.2.1风扇直径

1.2.2扇叶

5片高能效流线型扇叶设计，将阻力减至最小，航空铝合金AA6005T5挤压成型，表面经过特殊工艺处理经久耐用，易清洁维护。

1.2.3扇毂盘

超高强度低合金钢Q960D，CNC精密加工后动平衡测试，精密可靠。

1.2.4驱动组件

世界领先的永磁无刷电机，能效标准达到中国一级能耗，无减速机，免维护，实现<40db（A）超静音运行。

1.2.5控制箱

自主研发的控制系统具有无级调速，过压、过流、断相、过热保护，液晶触摸屏能够实时显示运行速度。

1.2.6安全保护装置

（1）永磁工业风扇在工程设计中考虑了多重安全机构防止部件意外坠落或受气流的影响而产生的晃动等，这些保护装置可防止人员或设备受损。安装风扇时请认真遵照以下指令，比如绕梁保险绳的安装等，否则都不在质保期范围内。

（2）L形扇翅链接扣（5件）需要把每片扇叶与邻近的扇叶都链接在一起，有助于防止单片扇叶掉落的风险。

（3）4根6mm热镀锌绕梁安全保险绳，防止大风扇安装固定装置意外失效滑落。

二.安全要领

重要安全指令，敬请仔细阅读并存档！

警告：为减少火灾、触电、或人员伤害的风险，请务必遵守下列规范：

2.1安装和电气接线必须有依照国家相关规定并获取资质的人员实施

注意：安装人员必须参照本用户手册及其他国家相关标准要求实施作业。

警告：风扇变频控制箱内设有高压电容，当主电源切断时还需要一定的放电时间。

在检查风扇控制之前，确保电源断路器断开，耐心等待3分钟，变频器电容放电至安全电压后开始工作，不按此要求可能导致人身伤害或死亡。

注意：按照常规电气规范接入风扇电源，并检查电源的电压、接地等是否正确，千万不要把有问题或有危险的电源接入风扇控制箱，也不要擅自处理控制故障，若有问题，请及时联系我司售后处理。

2.2风扇必须安装原配控制箱，且元器件不得随意替换。

注意：当维护或更换风扇零部件时需要暂时拆除或断开风扇本身的安全防护机构，重新装配时务必要把这些机构和原来一样装回原处。

警告：为减少火灾、触电、或人员伤害的风险，请务必遵守下列规范

a).请按照厂家的提示正确使用风扇，若有任何问题，请咨询制造厂家。

b).在实施风扇检查维护之前，确保电源已经隔离并挂警示牌上锁，防止维护过程中电源意外接入。

注意：当扇叶安装、调整或实施清洁时，千万不要用外力折弯扇叶，更不要放置任何物品在旋转的扇叶之间。

注意：因安装方式不当造成的产品损坏将不在我司工业风扇的保修范围。

三.安装前准备

3.1吊装方式确认

不同类型的建筑结构（工字钢梁、混凝土梁或其他需要）需要不同的特殊固定支架，标准安装构件只适合“工”字梁钢结构或混凝土梁结构，若建筑结构不同于标准安装方式，请咨询结构工程师特殊制作固定件，这些都可以在工厂预制好。

（1）和业主或承包商或结构工程师检查确认建筑是否完全能承担或支撑风扇的重量

（2）确认建筑梁底的标高及风扇的安装高度

（3）确认安装现场能提供电源的电压等级

3.2总体安装要求

注意：由于不恰当的安装导致开启失效不在保修范围

3.2.1重量

标准的5只扇叶、7.3米最大直径的风扇重量为89公斤，在风扇反向上吹的情况下，由于风扇强行推动会附加20公斤向下的重力传递，通常的建筑结构梁都可承担此重量；如果您有些疑虑，在购买前可进一步咨询专业结构工程师进行验算。

工业风扇只能安装固定在建筑的主结构梁上（如工字钢梁或混凝土结构梁或角钢结构），千万不要把风扇固定并承重于单个的檩条或隅撑或支撑梁上。

3.2.2转矩

在风扇的启动过程中，安装支架会产生最大的切向转矩，对于标准的7.3米直径风扇，最大可能地启动转矩值为220N·m，我们的电气控制系统中采用了软启动技术避免了启动过程中的最大转矩。但万一软启动失败，还是有可能发生的，所以我们在安装支架时需要充分考虑到承受220N·m的转矩，这也是很重要的。

3.2.3绕梁安全保险绳

考虑到风扇万一掉落的风险，所以无论何种悬挂风扇的安装方式，都应考虑用安全保险绳。

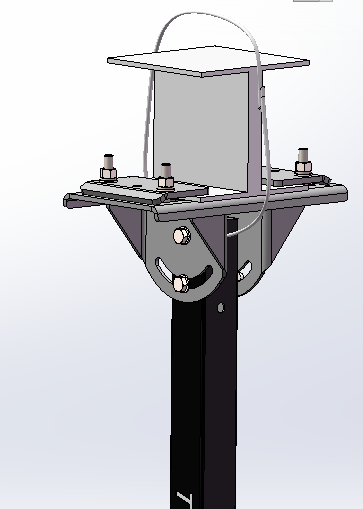

安全保险绳和固定夹头都会随风扇一起供应。风扇在没有安全保险绳的情况下是不允许运转的，参照图3.1正确安装保险吊绳。

图3.1

3.2.4安全净距及牵引固定拉索

空间要求需要考虑因风扇摆动导致有可能的碰撞，由于风扇运行过程可能有少量摆动，所以任何间距都需要大于0.3m。运转的风扇可能因微小的不平衡或风的影响而产生摇摆，所以牵引钢丝拉索必须正确地安装。

3.3安装定位

风扇必须安装在离地面3米高的位置。风扇禁止装得太靠近屋面或吊顶，以避免空气流通不足，风扇离屋面的高度不得低于风扇直径的15%。如果屋面有一定的斜度，风扇叶片在一侧有些靠近屋面，只要保证另一侧有充足的开放区域即可。

四.风扇结构件安装步骤及方法

4.1设备房连接

风扇与厂房连接有两种标准安装方式。

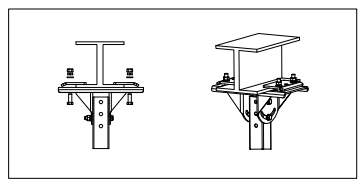

（1）与工字钢梁连接：通过可调整的标准卡夹装置，可以将设备很方便地卡夹在任何工字钢梁上，而不需要修改任何钢梁。

（2）与水泥梁连接：将标准连接装置通过螺栓固定在水泥梁上，连接装置可以根据梁的宽度进行调整，满足不同尺寸水泥梁的需求。

4.2吊顶组件的安装

为了排水需要，屋面通常情况下它都是有坡度的，而倾斜度也不一致，所以我们的安装件都是通过腰孔实现方向调节的，这就允许风扇可以四个方向上实现定位，而不管屋面的斜度，如图4.1所示。

图4.1吊顶组件的安装

4.3电机的安装

风扇在出厂前已经安装成一个整体，只需通过螺栓将其整体固定在延长杆上即可。

4.4布设电气套管和接线

（1）电线套管沿着厂房的立柱布置，顶部沿着结构钢梁布置，不能有明显突出。

（2）线管布置尽可能短，线路尽可能简单；

（3）在接线前请确保已经断开电源，电机上的线接好后，再接电控箱上的电线。

4.5平衡钢丝绳的安装

每台风扇都有四根圆周均布的钢丝绳拉紧，并且尽量保证每根钢丝绳与驱动装置的角度在45°左右，太大或太小都将影响钢丝绳的效果。钢丝绳的作用主要有以下几点：

（1）减小风扇运行时的晃动；

（2）钢丝绳保证风扇底盘的水平，提高了风扇的动平衡；

（3）防止驱动装置坠落的安全保护装置。



4.6装配螺旋桨扇叶至安装好的扇毂

（1）警告：在安装扇叶之前确保要断开电源。

（2）将安装好扇叶端盖的叶片小心插入扇叶安装板中，严禁外力强制插入。参照附图4.2所示就可确保您正确地安装叶片（叶片只能适合一个方向装入）。

（3）将扇叶上的螺栓孔与扇叶安装板上的螺栓孔对齐。

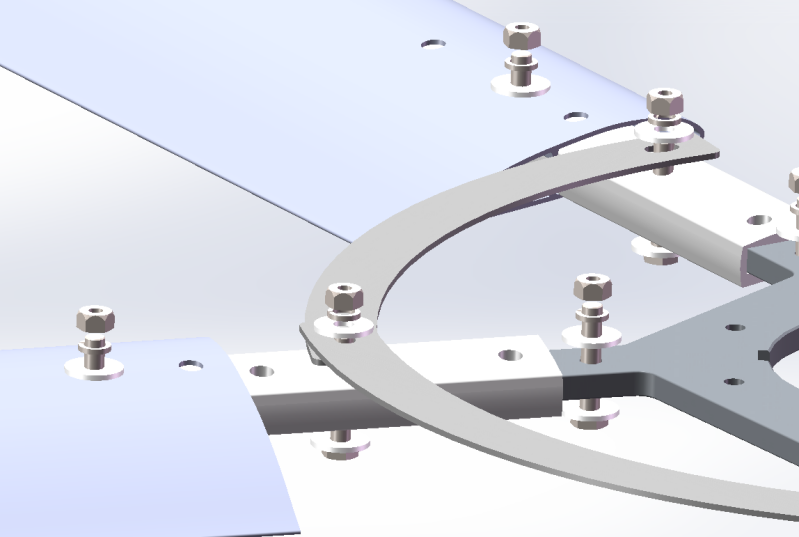

（4）将5件扇叶安全链接按照次序放好，如图4.2所示空位交替对齐并重叠放置，然后放置螺栓紧固件。在所有连接件未完全放置并对位好前，千万不要先行紧固螺栓。

图4.2

首先用套筒工具沿着依次紧固外圈螺栓，紧固力39N·m。

然后再用套筒工具沿着依次紧固内圈螺栓，紧固力39N·m。

注意：扇叶安装、调整、清洁时千万不要折弯叶片，更不要在旋转的扇叶之间插入任何物品！

4.7底盖LOGO的安装

将底盘贴近扇叶轮毂，对准螺栓孔，用螺栓紧固，不得有漏装或紧固松脱现象发生，安装后底盖不能产生晃动。

4.8规格参数表

五.电气安装

5.1控制箱配置

5.2接线

5.2.1总则

变频驱动可能产生感应电压而损伤电机，同时也可能产生谐波干扰或射频影响其他低压电气控制设施，以下原则在安装布线过程中也是必须遵守的。

（1）在380V电压输入情况下，控制箱和风扇之间的电缆套管长度不允许超过30米，220V情况下不得超过40米。过长的距离会放大由变频驱动产生的电压冲击。

（2）不要用比规范允许大很多的电缆，过大的线径也会放大电压冲击。

（3）每台风扇的布线都需用接地金属套管单独铺设，不要把多根电缆绑在一起进入控制箱，或把连线通过别的风扇。布线过程中还需末端设置一段软套管，从而允许风扇的少量移动。

（4）确保控制箱出线一定要用4芯线：3根相线，1根地线。

（5）抑或是用4芯屏蔽电缆，也需接地良好，从而避免接地线和地面形成环路而削弱接地效果。

（6）每台风扇出线之间的平行敷设距离不得小于150mm。

5.2.2接地

电机到控制箱之间必须设置单独的一根接地线。

5.2.3电机接线

电机一定要确保根据您使用的电压正确接线，同时也要核查变频装置和您提供的电压是否正确匹配。

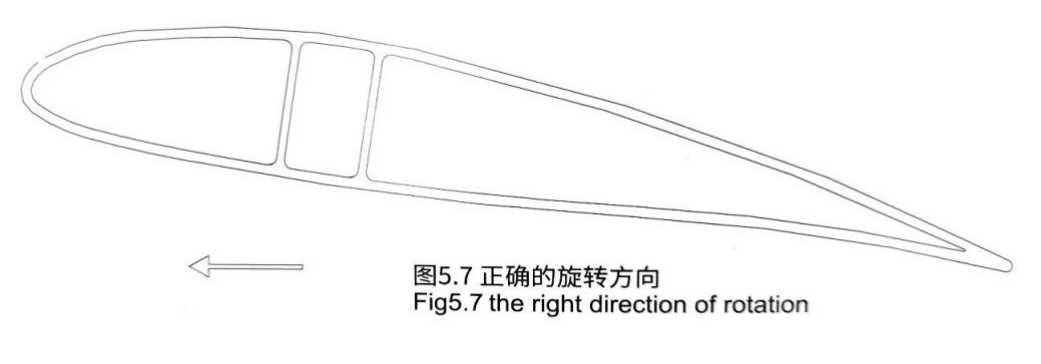

扇叶正确的旋转方向需如图5.1所示，如果首次启动的风扇是错误的方向，需立即停止并切断电源。只需要简单换任意两根相线，电机的旋转方向就会反过来，换线既可在电机侧，也可在控制箱侧。

图5.1正确的旋转方向

六.风扇的固定拉索设置

6.1拉索安装原则

任何风扇可能会受到外部风力，及自身气流的影响而产生局部摆动，所以需要安装固定拉索。

请参照下面的原则安装拉索：

a）在安装风扇叶片之前设置固定拉索。

b）每个风扇用4根钢丝绳，每根拉索配4只卡夹（每端固定两只）。

c）不要过分地折弯钢丝绳，超过45°的折弯就不能使用。

d）把钢丝绳一端固定在建筑结构上，另一端用花兰螺丝连到主机框架上。

注意：非常重要的是要避免把钢丝绳卷成一些尖角，虽然用来稳定风扇的外力很小，但连续转动的风扇即使很轻微，最终也可能使钢丝绳在卷曲严重的地方产生疲劳损坏。

e）我们推荐按照下面的顺序安装钢丝绳：

（1）先把钢丝绳连接到建筑结构上，每根绳装两个卡夹，然后锁紧它。

（2）再把钢丝绳的另一端固定在风扇电机的挂钩中，装设两个绳卡，拉紧绳索并固定卡夹，先固定离风扇远的一个。

（3）再实施钢绳张紧工作，张紧过程确保风扇电机保持自然竖直水平，反复调整四条钢丝绳至松紧一致，然后锁紧近端钢丝绳夹头。

注意：关键是要确保所有绳索在开始时的松紧程度均匀一致。

（4）最后松最外面的卡夹，拉紧松弛部分，再次紧固近端卡夹确保两个卡夹都处于锁紧状态。

七.开启工业风扇运行操作步骤

■ 送入电源后，按下触摸屏开启按钮。

■ 根据需要加/减运行转速。

■ 风扇开始缓慢加速。

■ 核实在正转位置风扇的转向，从地面往上看扇叶应该是逆时针旋转。
